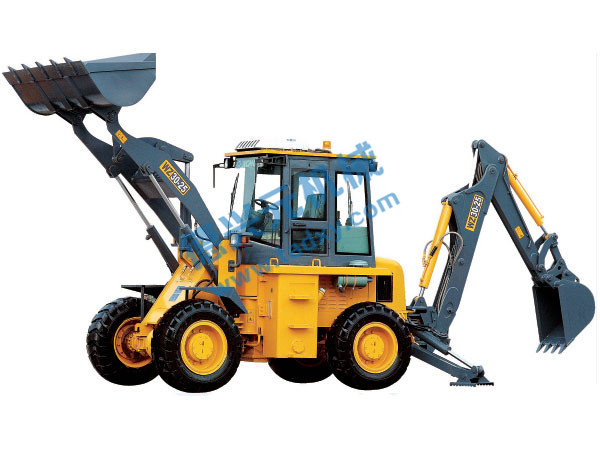

WZ30-25挖掘裝載機
項 目 | 參 數 | 備 注 | ||||||
整 | 整機工作質量，kg | 9500 |
| |||||
整機長度，mm | 8000 | 裝載斗平放 | ||||||
整機總高度，mm | 3350 | 帶司機室 | ||||||
總高度，mm | 3100 | （不含空調） | ||||||
主機寬度，mm | 2200 | 輪胎外緣 | ||||||
支腿寬度，mm | 3280 |
| ||||||
裝載斗寬度，mm | 2250 |
| ||||||
離去角β | 20±1 |
| ||||||
前懸長度，mm | 裝載斗平放地面 | 1900 | 斗刃距前橋中心 | |||||
裝載斗運輸狀態 | 1950 | |||||||
后懸長度，mm | 3608 | 后輪中心到尾部 | ||||||
車尾離地間隙，mm | 380 |
| ||||||
離地間隙，mm | 340 |
| ||||||
軸距，mm | 2600 |
| ||||||
輪距，mm | 1700 |
| ||||||
車體轉角，（o） | 35±1 |
| ||||||
爬坡能力，（o） | 20 |
| ||||||
傾翻載荷，KN | / |
| ||||||
運料位置高度，mm | 400 |
| ||||||
后軸至鉸接點的間距，mm | 1090 |
| ||||||
牽引力，KN | 70 |
| ||||||
掘起力，KN | 60 |
| ||||||
挖掘力，KN | 40 |
| ||||||
轉彎半徑，mm | 4500 |
| ||||||
鏟斗在運料位置時的轉彎半徑，mm | / |
| ||||||
機器外廓轉彎半徑，mm | / |
| ||||||
裝載 | 額定斗容量，M3 | 1.15 |
| |||||
額定載重量，kg | 2000 |
| ||||||
額定提升能力 | ≥25KN | 40.2 | ||||||
卸載高度，mm | 2650 | 卸載角為45o | ||||||
卸載距離，mm | 930 | 卸載角為45o | ||||||
運輸狀態鉸銷高，mm | 400 |
| ||||||
動作 | 提升 | ≤8.0 5.7 |
| |||||
下降 | ≤5.0 3.81 |
| ||||||
前傾 | ≤2.5 0.76 |
| ||||||
總和 | ≤15.1 |
| ||||||
提升時鉸軸高度，mm | 3453 |
| ||||||
鏟挖深度，mm | 0 |
|
| |||||
收斗角 | 地面位置 | 45 | 鉸銷高: 220mm | |||||
運輸位置 | 45 | 鉸銷高: 400 mm | ||||||
卸料角 | 45 |
| ||||||
后橋橫向擺動角，（o） | ±10 |
| ||||||
挖掘 | 挖斗容量，M3 | 0.3 |
| |||||
挖掘半徑， mm | 5471 |
| ||||||
挖掘深度，mm | 4400 |
| ||||||
卸料高度，mm | 3200 |
| ||||||
卸料高度時半徑，mm | 2000 |
| ||||||
停機面挖掘半徑，mm | 5430 |
| ||||||
鏟斗轉角，（o） | 160 |
| ||||||
鏟斗擺角，（o） | ±85 |
| ||||||
工作 | 裝載 | 系統工作壓力，MPa | 16 |
| ||||
油泵排量，ml/r | 80 |
| ||||||
控掘 | 系統工作壓力，MPa | 21 |
| |||||
油泵排量，ml/r | 50 |
| ||||||
優先閥 | YXL-F160L-N7 |
| ||||||
變速箱型式 | 定軸式動力換擋 |
| ||||||
輪胎 | 前輪MPa | 0.33-0.35 |
| |||||
后輪MPa | 0.33-0.35 |
| ||||||
主傳動形式/減速比 | 螺旋傘齒輪一級減速/4.222 |
| ||||||
輪邊減速型式/減速比 | 一級行星減速/4.75 |
| ||||||
腳制動型式 | 四輪鉗盤制動 |
| ||||||
制動氣壓，MPa | 0.78-0.83 |
| ||||||
手制動型式 | 漲蹄式（氣剎） |
| ||||||
制動 | 腳制動，m | ≤9m |
| |||||
手制動（緊急制動），m | / |
| ||||||
行 | 前進Ⅰ擋 | 0~6.2 |
| |||||
前進Ⅱ擋 | 0~12 |
| ||||||
前進Ⅲ擋 | 0~20 |
| ||||||
前進Ⅳ擋 | 0~33 |
| ||||||
后退Ⅰ擋 | 0~8 |
| ||||||
后退Ⅱ擋 | 0~28.5 |
| ||||||
